Un raccord étanche posé sur une dérivation des années 1970 ne se traite pas comme une jonction neuve en gaine ICTA. Le cuivre ancien, souvent rigide en section 1,5 ou 2,5 mm², présente des isolants dégradés (coton verni, caoutchouc durci) qui imposent des contraintes spécifiques de reprise d’étanchéité. Nous détaillons ici les points techniques à maîtriser pour fiabiliser ces raccords en rénovation.
Compatibilité des isolants anciens avec les boîtes de jonction étanches IP68
Les câbles antérieurs aux années 1980 utilisent des isolants qui ne réagissent pas comme le PVC ou le XLPE moderne. Le caoutchouc vulcanisé se fissure au contact de certaines résines polyuréthane, et le coton verni ne supporte pas la compression des presse-étoupes standard.
A voir aussi : Recouvrement de sol en carrelage : méthodes et conseils pratiques
Avant de choisir une boîte de jonction, nous recommandons de dénuder quelques centimètres d’isolant pour évaluer sa souplesse résiduelle. Un isolant qui se fragmente au toucher impose de recouper le câble jusqu’à une zone saine avant tout raccordement. Envelopper un isolant fissuré dans une résine coulée ne résout rien : l’humidité migre par capillarité sous la gaine détériorée, bien en amont du raccord.

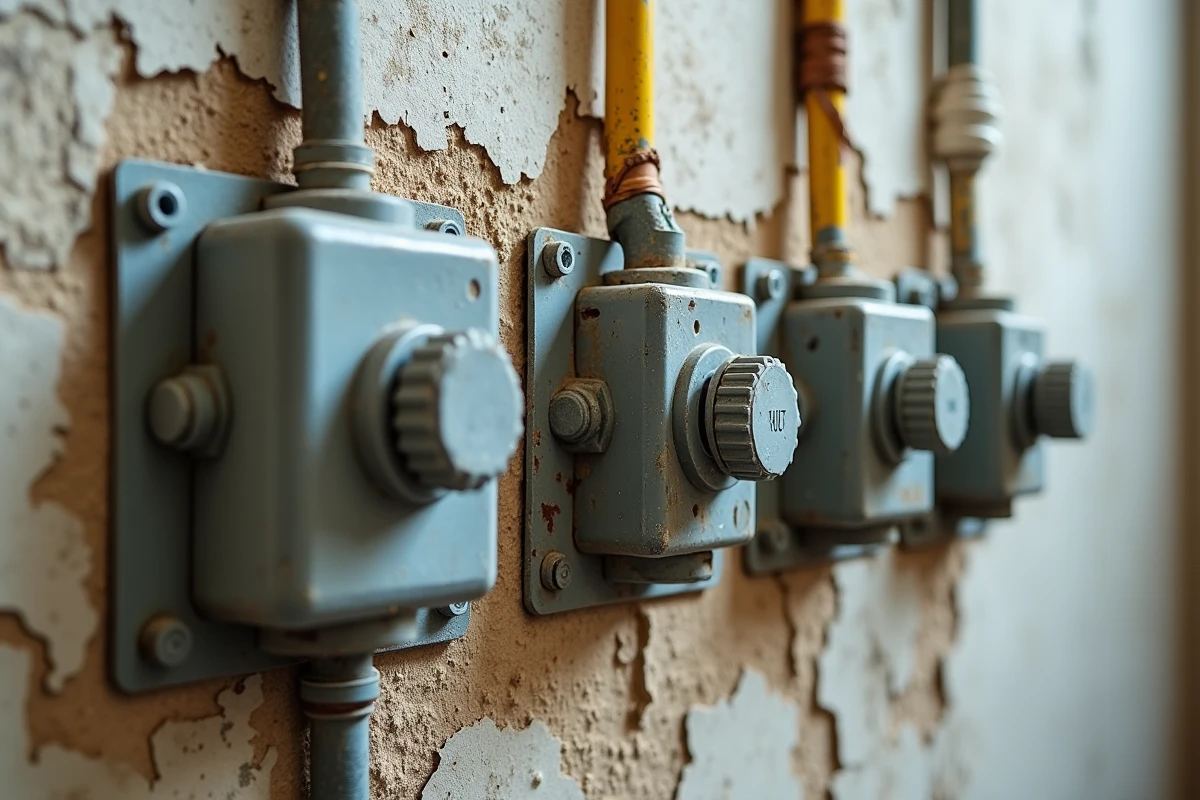

Les boîtes de jonction pré-remplies de gel ou à résine coulée classées IP68 sont conçues pour envelopper d’anciens raccords et garantir l’étanchéité même en présence d’humidité résiduelle dans la gaine. Elles constituent la solution la plus fiable sur du câblage vétuste, à condition que le conducteur lui-même soit sain (pas de corrosion verte sur le cuivre).
A lire en complément : Comment choisir les meilleurs fournisseurs de matériel électrique
Traversée de mur et reprise d’étanchéité en rénovation électrique
La traversée de mur reste le point faible de la plupart des installations anciennes. Le fourreau d’origine (quand il existe) est rarement étanche : tube acier rouillé, PVC fendu, ou simple trou rebouché au plâtre. L’eau s’infiltre par gravité ou par condensation et atteint le raccord situé côté intérieur.
La reprise correcte passe par trois interventions simultanées :
- Remplacement du fourreau par un conduit annelé avec joint d’étanchéité intégré, dimensionné au diamètre réel du câble (pas de surdimensionnement qui crée un appel d’air)
- Colmatage périphérique au mastic polyuréthane souple, pas au silicone sanitaire qui n’adhère pas au béton ancien ni à l’enduit chaux
- Pose d’un raccord étanche côté extérieur, jamais côté intérieur, pour que le point de jonction soit accessible sans déposer le doublage
Nous observons régulièrement des raccords noyés dans l’isolation intérieure lors de rénovations thermiques. Ce choix complique toute maintenance future et piège l’humidité entre le mur et le doublage.
Protection différentielle 30 mA et résistance de terre sur circuit rénové
Même en rénovation partielle, les circuits rénovés doivent être protégés par un différentiel 30 mA dédié et respecter une résistance de terre inférieure ou égale à 100 ohms, sous peine de refus de conformité lors d’un passage Consuel. Ce point est fréquemment sous-estimé quand on intervient uniquement sur un raccord extérieur.
Un raccord étanche parfaitement exécuté ne protège pas contre un défaut d’isolement si la terre est absente ou dégradée. Sur les maisons anciennes, le piquet de terre d’origine (quand il existe) présente souvent une résistance bien au-delà du seuil acceptable, notamment en terrain sec ou calcaire.
Vérification avant intervention sur le tableau
Avant de raccorder un circuit rénové au tableau existant, la mesure de terre à l’ohmmètre s’impose. Si la valeur dépasse le seuil réglementaire, la pose d’un nouveau piquet ou d’une boucle à fond de fouille est un préalable, pas une option. Le raccord étanche ne compense jamais une terre défaillante.
Le disjoncteur différentiel 30 mA dédié au circuit extérieur se câble en aval du disjoncteur de branchement, sur un départ séparé du tableau. Raccorder le circuit extérieur rénové sur un départ existant déjà chargé (prises cuisine, sèche-linge) crée un risque de déclenchements intempestifs qui masquent les vrais défauts.
Choix du raccord étanche selon la section et l’environnement
Le type de raccord dépend de deux paramètres : la section du conducteur et le niveau d’exposition à l’eau.
- Pour les sections jusqu’à 2,5 mm² en milieu humide (cave, vide sanitaire), les connecteurs à gel intégré suffisent. Leur mise en œuvre est rapide et ils tolèrent un léger excès d’humidité au moment du raccordement
- Pour les sections de 6 à 10 mm² (alimentation tableau secondaire, borne de recharge), les boîtes à résine coulée bicomposant offrent une tenue mécanique et une étanchéité supérieures. Le temps de polymérisation impose de ne pas remettre sous tension avant le délai indiqué par le fabricant
- Pour les environnements enterrés ou immergés, seul un raccord classé IP68 avec essai de pression documenté convient. Les manchons thermorétractables à colle, souvent utilisés par facilité, ne garantissent pas l’étanchéité à long terme sur du câble ancien dont le diamètre varie
Nous déconseillons les dominos (borniers à vis) en rénovation extérieure, même protégés par une boîte. Le serrage se relâche avec les cycles thermiques, et un bornier desserré dans un environnement humide constitue un arc électrique en attente.
Diagnostic préalable sur une installation de plus de 30 ans
Sur une installation ancienne, intervenir sur un seul raccord sans évaluer l’état global du circuit est une erreur fréquente. Les guides de rénovation récents insistent sur un diagnostic de sécurité électrique avant toute intervention sur une installation de plus de 30 ans, en particulier pour les circuits extérieurs.
Ce diagnostic permet d’identifier les conducteurs dont l’isolant est irrémédiablement dégradé, les départs sans protection différentielle, et les défauts de terre. Il oriente le choix entre une réparation locale (raccord étanche sur un point précis) et un remplacement de ligne complet, qui s’avère parfois moins coûteux que la multiplication de reprises ponctuelles.
Un raccord étanche bien exécuté sur un câble sain, protégé par un différentiel 30 mA calibré et relié à une terre conforme, offre une durée de vie équivalente à celle d’une installation neuve. La difficulté en rénovation n’est pas le raccord lui-même, mais tout ce qui l’entoure.
